HiPath 无线控制器


HiPath无线控制器是一种高性能平台,可为HiPath Wireless LAN(WLAN)解决方案提供集中的智能管理。借助该设备,不仅可大幅降低对远程接入点的现场安装和维护需求,还可令网络管理员从增强型集中控制中受益。在整个WLAN上实施复杂的开放式移动企业解决方案因此变得轻松自如。



HiPath无线控制器



灵活开放的架构

由于采用了灵活的Layer 3架构,控制器可以设置在网络的任何位置上。
根据采用的模式,每个控制器最多可以200个HiPath无线接入点或基于
802.11的第三方AP-包括位于远端局位置的AP-从而可按任何环境定制的
集中控制网络拓扑。

HiPath无线集成软件架构提供简便的功能更新,便于维护并且保护了
投资。为了进行有效的管理,控制器和集中协调接入点的自动配置和软件
载入。

HiPath无线集成软件通过Web提供管理接入,从而实现用户策略、安全性和接入控制,同时还提供统计报告、日志记录和跟踪。

便于部署和管控

虚拟化用户群分割

西门子特有的虚拟网络业务(VNS)可实现按策略类别对特定移动用户、设备和应用进行分组,从而提供超群的业务级别、接入权限、加密和设备授权。一个VNS分段就像一个虚拟网络,而每个AP都可以运行多个VNS分段,与固定VLAN相比,提供了更加灵活和强大的备选方案。

VNS优化了WLAN移动的动态特性,因为VNS小组可以不依赖网络的物理配置来跟随用户。每个控制器可以最多创建并管理50个VNS小组。



通过HiPath Wireless Assistant可实现基于Web的集中管理

控制器通过HiPath Wireless Assistant的基于Web的界面来集中监视和管理相关的接入点。该界面使它能够单独地配置、启用或禁用每个AP。管理员还能够从10个升级配置文件中选择任何一种通过群组升级方式统一进行,就可以将配置文件更新到每个AP。



企业网络管理

HiPath无线控制器将从网络上接收的数据合并成方便阅读的报告中的有意义的统计信息。此外,还提供许多基于标准的管理工具,从而有助于将WLAN基础结构集成到企业管理应用中。对于特大型的网络,HiPath无线控制器的设计可将管理信息馈送到HiPath无线管理器,来按层级创建整个企业网络的集中管理视图。



用户验证和加密

HiPath无线控制器集验证、加密和入侵检测功能于一体。一系列基于802.11i和WPA2标准的强大的安全功能可确保对网络提供不间断保护。802.1X、RADIUS预共享的密钥验证确保只有授权用户才可以接入网络,而AES、TKIP和WEP加密则确保信息不被截取。其他功能还包括从定向基于网络验证的入网门户以及与基于IP的VPN基础结构的透明集成。

协同入侵检测和防护,实现主动RF安全保护控制器能够配置HiPath无 线接入点,通过按特定间隔扫描无线频率(RF)空间来检测网络上的非法接入 点。扫描结构然后被传送到控制器,后者将集中处理并呈现数据。可以通过 "助手"来查看非法频率检测数据,也可以将数据通过入侵警告消息发送到第 三方管理业务器。

为了提高无线入侵防护(WIPS)能力,可以用控制器将接入点指定为可以
与HiPath无线管理器HiGuard一起工作的专用传感器。这样在提供最成熟和
一致的WIPS功能的同时,仍能够维持对单一集成的WLAN基础结构的控制。



高可用性和自我修复

在控制器和网络分段发生故障时能确保业务的连续性。冗余HiPath无线控制器的部署能提供可靠的故障转移功能,同时控制器还可以按负载均衡模式来优化网络性能。每个控制器还提供动态寻路功能,使控制器绕过网络故障。



高端数据中心坚固耐用

C2400提供了坚固的模块化机架,配有高性能网络处理器模块,能满足最苛刻网络的需求。



高性能与可扩展性

面对最苛刻的应用环境,C20和C2400分别通过2GB和4GB以太网端口,保证了最高的网络性能。此外,通过对同一控制器硬件进行软件升级,C2400可拥有更高的扩展能力,接入点从100个增加到200个。



实时语音和数据通信的服务质量(QoS)

对802.11e和WMM无线QoS标准的支持为每个无线频道提供四个优先级队列(每个接入点两个无线频道)。当语音和数据话务流入相同的接入点时,可以对语音设置优先级以确保最小的延迟和抖动,同时提供最优的语音质量。在有线网络中,支持对现有优先级方案(例如TOS/DSCP)的映射。

快速和安全的漫游实现无缝语音和数据移动性

当用户和设备在网络中每个接入点的无线覆盖范围内移动时,控制器集中管理会话以提供快速、安全和无缝漫游。通过跨企业提供真正的移动性,无缝漫游极大地提高了效率--HiPath无线控制器对用户透明地管理每个切换。

HiPath无线控制器采用行业标准,能快速、安全地提供漫游功能。基于IEEE 802.11i的预先认证,确保用户须经邻近接入点认证后,方可进入覆盖区,当用户在企业各处活动时,保留语音呼叫功能。随机性密钥缓存(OKC)大幅减少了服务中断次数,也缩短了设备漫游时间。



关于HiPath无线产品系列

HiPath无线系统采用灵活的架构,可在单一WLAN基础结构上轻松集成“开放移动解决方案”,同时提供对网络安全性、可管理性和成本的控制:

以安全、可管理和低成本的方式轻松添加移动应用。

为移动应用提供合并的语音和数据能力。

将办公室移动解决方案扩展到公共网络中。



扩展的HiPath无线产品系列包括:

WLAN控制器、接入点和管理软件提供行业领先的优化功能和灵活的架构,可集成开放无线解决方案。

HiPath IP通信平台和optiPoint电话共同提供完整的Vo-WLAN解决方案。

与西门子和第三方应用紧密集成以提供端到端的开放无线解决方案。

庞大的产品家族和丰富的行业经验使解决方案的价值最大化,从而同时满足当今的业务需求和未来企业移动需求。

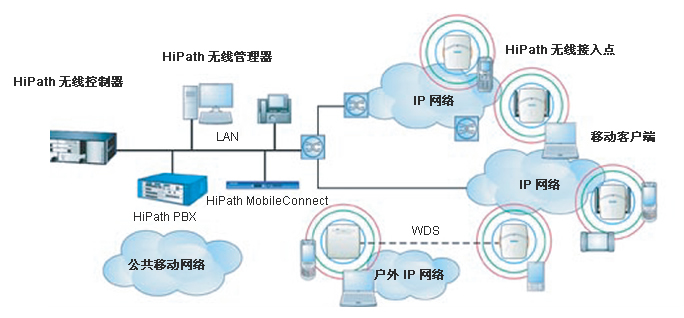

HiPath无线产品组合



HiPath无线控制器

将IP通信量路由到移动 用户或路由来自移动用户 的通信量

通过VNS实现全面策略管 理与用户划分

集中控制移动/添加/更改



HiPath无线管理器

多个控制器实现全面网络管理

直观面板可以进行详细的趋势分析和问题诊断

尖端技术(WIPS/WIND)

图形化定位服务

HiPath无线接入点

可在IP网络的任意位置即插即用

通过IP与WLAN控制器通信

同时进行的分段语音与数据

室内与户外接入点

移动客户端

802.11设备

语音质量高

快速安全地漫游



HiPath无线控制器技术规格


    C10/C100/C1000 C20 C2400



54.4 cm (21.4 in) 33.9 cm (13.4 in) 33 cm (13.0 in),带模块控制杆
42.2 cm (17.0 in) 43.6 cm (17.2 in) 44 cm (17.3 in)
8.9 cm (3.5 in) - 2U 6.8cm-(2.7 in)1.5U 11.1 cm (4.4 in)-2.5U
重量(标准) 8.2 kg (18lbs) 7.3kg (16lbs) 9.4kg (21 lbs)
重量
(带冗余电源单元)
10.4 kg (23 lbs) 7.3kg (16lbs) 9.4kg (21 lbs)

运行温度 0oC-40oC (32oF-104oF)
-20oC-70oC
0oC-40oC (32oF-104oF)
-40oC-70oC
0oC-40oC (32oF-104oF)
-40oC-70oC
存储温度 (-4oF-158oF) (-40oF-158oF) (-40oF-158oF)
湿度 10% - 95%(非冷凝) 10% - 95%(非冷凝) 10% - 95%(非冷凝)

19"安装机架 2U结构
适用于标准19"机架
1.5U结构适用于标准19"机架 2.5U结构适用于标准19"机架(自带安装把手)
正面或背面安装 自带的安装把手可以调整,
允许在单元正面或背面布线
I/O在单元正面布线;电源线
和电源开关布置在单元背面
I/O在单元正面布线;电源线
和电源开关布置在单元背面

数据端口

C1000:2个千兆以太网(光纤)端口

C10/C100:4个快速以太网端口

2个10/100/1000 Base T端口 4个千兆以太网(BaseT)端口
管理端口

1个快速以太网自感应端口

控制台端口(9针串口)

1个10/100 Base T端口

1个USB端口(将来支持)

控制台端口(9针串口)

1个快速以太网自感应端口

控制台端口(9针串口)

10/100/1000 Base T


标称额定功率

单电源单元(C10)
电压:100-240 VAC
频率:50-60 Hz
输入电流:6-3A(RMS)(对于115/230 VAC)
浪涌电流:最大55/110A(对于115/230 VAC)

带冗余电源单元(C100/ C1000)
电压:100-240 VAC
频率:50-60 Hz
输入电流:6-3A(RMS)(对于115/230 VAC)
浪涌电流:最大60/80A(对于115/230 VAC)每个模块

电压:90-264 VAC
频率:47-63 Hz
输入电流:最大4A
浪涌电流:25oC(77oF)
冷启动时小于30A(115VAC时)
或60A(230VAC时)
电压:90-264 VAC
频率:47-63 Hz
浪涌电流:16A
(不包括EMC电容器充电时)
最大功率:200W




规范/安全性

CSA

EN 60950

IEC 60950 CB

UL60950

IEC/EN 60950-1,

IEC/EN 60825

UL 60950-1

CSA 22.2

No. 60950-1-03, AS/NZS 60950-1

CSA

EN 60950

IEC 60950 CB

UL60950

辐射/抗扰性

FCC第15部分A类

EN 55022 / CISPR22 A级

FCC第15部分A类

EN 55022 / CISPR22 A类 EN61000-3-2,EN55024,
EN61000-4-11

FCC第15部分A类

EN 55022 / CISPR22 A类

组网

SNMP V2

路由-OSPF V2

SNMP V2

路由-OSPF V2

SNMP V2

路由-OSPF V2
